1 概述

AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度的保障消防联动系统的可靠性。

 适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 28184-2011 《消防设备电源监控系统》及GB 25506-2010 《消防控制室通用技术要求》的标准。

2 适用环境

 工作温度：-10℃~+55℃

 储存温度：-20℃~+70℃

 相对湿度：≤95%不结露

 海拔高度：≤2500m

 污染等级：Ⅲ级，安装类别：Ⅲ级

3 系统功能

3.1 监控报警

  被监控设备电源回路开关状态

  被监控设备电源的工作状态(电压、电流及报警状态信息)

  报警响应时间：≤30s

  报警声信号：可手动消除，当再次有报警信号输入时，能再次启动

  报警光信号：红色LED指示灯常亮

3.2 故障报警

  监控器与模块(电压/电流信号传感器)之间的连接线断路、短路

  监控器主电源欠压(≤80%主电源电压)或过压(≥110%主电源电压)

  监控器与其分体电源间连接线断路、短路

  当监控器出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号

  故障报警响应时间：≤100s

  故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动

  故障报警光信号：黄色LED指示灯常亮

  故障期间，非故障回路的正常工作不受影响

3.3 控制输出

  对个别或全部被监控设备的报警继电器进行远程遥控操作

  监控器报警控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A

  监控器控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A

3.4 自检

  连接检查：通信线路及分体电源线路的断路、短路

  设备自检：手动检查或系统自检

  自检耗时：≤60s

3.5 报警记录

  记录10000条相关故障报警信息

  报警类型：故障类型、发生时间、故障描述

  报警事件查询：

  报警记录打印：(选配)

3.6 操作分级

  日常值班级：可进入软件界面查看实时监测情况、消除报警声音和查询报警记录

  监控操作级：可操作除针对系统本身的信息维护外的其他操作

  系统管理级：可操作系统的任何一个功能模块

4 AFPM100监控探测器

4.1 工作电源

  主电源：AC220V 50Hz(允许85%~110%范围内变化)

  备用电源：主电源低电压或停电时，维持监控设备工作时间≥8h

  监控器为连接的模块(电压/电流信号传感器)提供DC24V电源

4.2 工作制和传输方式

24小时工作制，Modbus-RTU通信协议，RS485半双工总线方式，传输距离1km(可通过中继器延长通讯传输距离)。

4.3 主要参数及组成部件

FPM100型消防设备电源状态监控器为壁挂式安装方式，其主要功能及组成部件如下：

  监控容量：≤128点

  显示方式：320*240点阵液晶

  输入输出模块：内置远程智能I/O模块

  声光报警模块：内置喇叭，蜂鸣器，LED指示灯

  备用电源：DC24V,10Ah(可选配更大容量电池)

5 电源监控模块（电压/电流信号传感器）

5.1 AFPM1-AV、AFPM1-AVI、AFPM1-DV、AFPM1-DVI、AFPM1-2AV单相电源监控模块
5.1.1 功能

  实时监测一路单相交流电压/电流、一路直流电压/电流、或两路单相交流电压;(详见模块选型)

  具有过压、欠压、过流(仅限具有电流检测产品)报警;(详见模块选型)

  提供一路或两路(仅限监控两路单相交流电压产品)开关量输入功能，可监测开关状态;(详见模块选型)

  提供一路继电器输出，可连接报警控制回路;

  具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据;

 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连;

  集成度高，网络化，智能化程度高，动作特性合理0.

5.1.2 技术参数

5.1.3 外形及安装尺寸

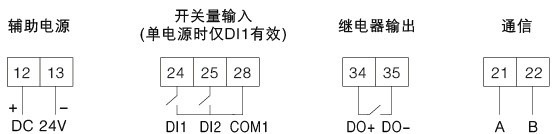

5.1.4 接线端子
