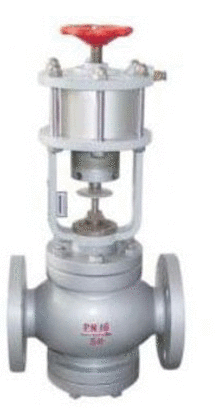

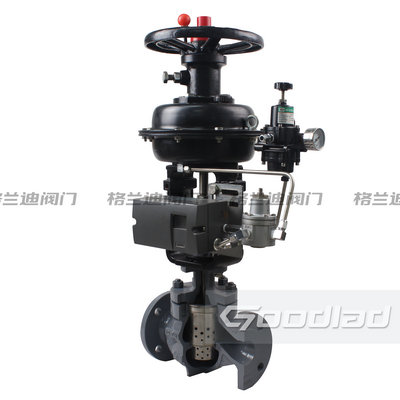

点击图片查看大图HCB气动笼式套筒调节阀 产品介绍
概 述
HCB笼式套筒调节阀是一种顶部导向型调节阀 它与多弹簧薄膜执行机构组装配套使用，具有 控制精度高、可调范围广、流通能力大、重量 轻、高度低等特点，阀体流道呈S流线型，特 别适用于高压差以及空化、闪蒸流体的控制。
主要技术参数
阀 体 型 式：直通笼式铸造球型阀
公称通径：DN20～300
公称压力：PN1.6、4.0、6.4MPa SNSI CL150、300、600 连接型式：法兰式 PN16凸面 PN40、64凸凹面 ANSI B16.5、RF、FF、RJ、LG
主体、阀盖材质：WCB（SCPH2） CF8（304） CF8M（316）
内件材质：CF8（304） CF8M（316） 17-4PH
适用温度：常温型 -40～230℃
中温型 -40～450℃
低温型 -250～-40℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯、含浸聚四氟乙烯石棉 石棉编织填料
阀芯型式：压力平衡式阀芯
流量特性：等百分比（%）线性（L）
泄 漏 量：GB/T4213 IV级（硬阀座） GB/T4213 V级（软阀座）
密封型式：金属密封、 软密封
执行机构
型 式：LA(B)多弹簧薄膜执行机构
弹簧范围：20～100KPa、40～200KPa 80～240KPa
供气压力：0.14、0.24MPa、0.28MPa
气源接口：M10×1
环境温度：-40～+70℃
附 件：电气阀门定位器、电气转换器
