提示信息| 是否提供加工定制： | 是 | 用途： | 用于汽车钢圈加工制造 |
| 电源电压： | 380（V） | 占地面积： | 3（平方米） |
| 品牌： | 东升 | 型号： | DSCK-00B |
( 1 )主要技术参数
序号 | 项目名称 | 单位 | 数值 | ||
1 | 加工轮辋直径：16″～24.5″ | ||||
2 | 加工轮辋宽度：4.5″～12″（最大为12″，展平宽度400mm） | ||||
3 | 加工板料厚度：3mm～8mm（宽度为12″时，板厚不超过6mm） | ||||
4 | 公称力 | kN | 1000 | ||
5 | 回程力 | kN | 165 | ||
6 | 最大开口 | mm | 550 | ||
7 | 液体最大工作压力 | MPa | 25 | ||
8 | 滑块最大行程 | mm | 300 | ||
9 | 滑块速度 | 下行最大 | mm/s | 20 | |
回程最大 | mm/s | 80 | |||
10 | 滑块尺寸 | 前后 | mm | 550 | |
左右 | mm | 400 | |||
11 | 喉深 | mm | 280 | ||
12 | 工作台距地面高度 | mm | 800 | ||
13 | 机器占地面积 | 前后 | mm | 1550 | |
左右 | mm | 1180 | |||
距地面高 | mm | 2360 | |||
14 | 电机总功率 | kW | 7.5 | ||
( 2 )用途
本机具有拉伸、校正的功能。
本机为单柱液压机，油箱和机身做为一体，电气采用继电器控制，可实现调整、半自动两种工作方式。
（三）设备的外形及结构特点

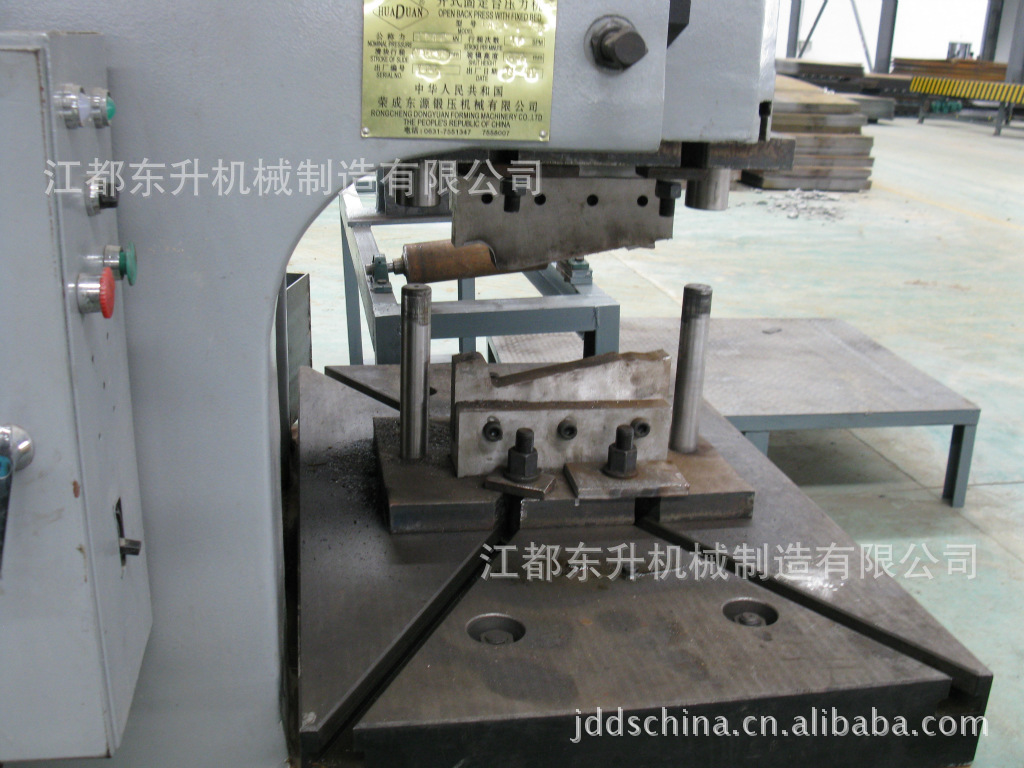

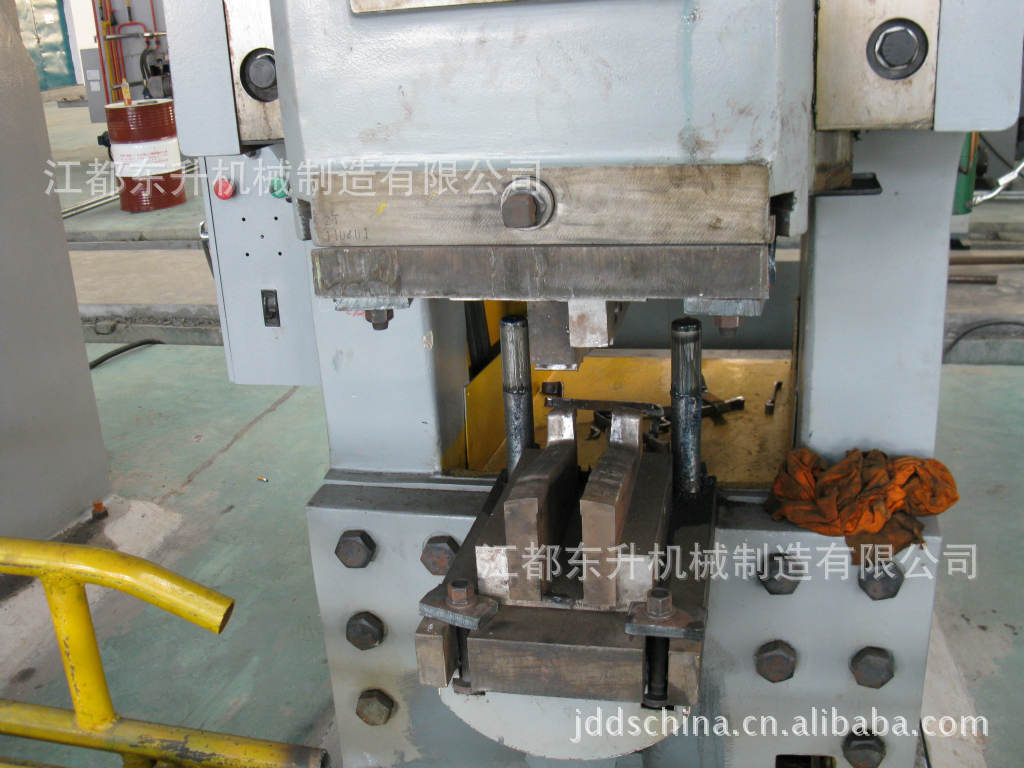

本机主要用于平板轮辋对焊前的板料压平工艺，可使板料在卷圆后欲焊接处的两边平板经专用模具压平后，消除其端口的内应力，并可使焊接后焊缝无变形，以达到更好的焊接效果；本机若配以相关模具，也可作其它类似工艺的用途。
本机机身采用全钢焊接结构，液压系统安装在机身内，采用直立的布置形式；布局合理的电气系统便于操者极其方便的使维护和检修；且具有整机造型美观，操作方便等特点。本机的工作压力和行程范围可根据需要在规定范围同内任调节，并能完定压成型和定程成型两种工艺方式，在调整工作时，可实现在任位置停止或回程。有调整、半自动两种工作方式。
