提示信息| 品牌： | 扬州泰格 | 型号： | TGAM200 |
| 规格： | 200*200*24 | 产品别名： | 角钢火曲成型机 |
| 用途： | 铁塔角钢的火曲作业和清根作业 | 适用行业： | 电网用和通讯用角钢铁塔 |
| 产品用途： | 铁塔角钢的清根和铲背 |
多功能数控角钢火曲机
高效——角钢正双曲、反双曲、开合角等多种工艺一机实现
一个人可以完成多人的火曲作业。
环保——角钢无需用煤烧红，就可以进行加工，工人工作轻松，工作环境好。
便捷——只需在触摸屏将角钢规格、和加工角度输入，即可快速完成操作。
数控角钢铲背机，角钢清根机
淘汰原始落后的牛头刨床的加工方式，真正实现角钢连续工作。
1、加工范围
角钢规格∠63×63×4—∠200×200×24
2、主要加工设备
★数控角钢清根机

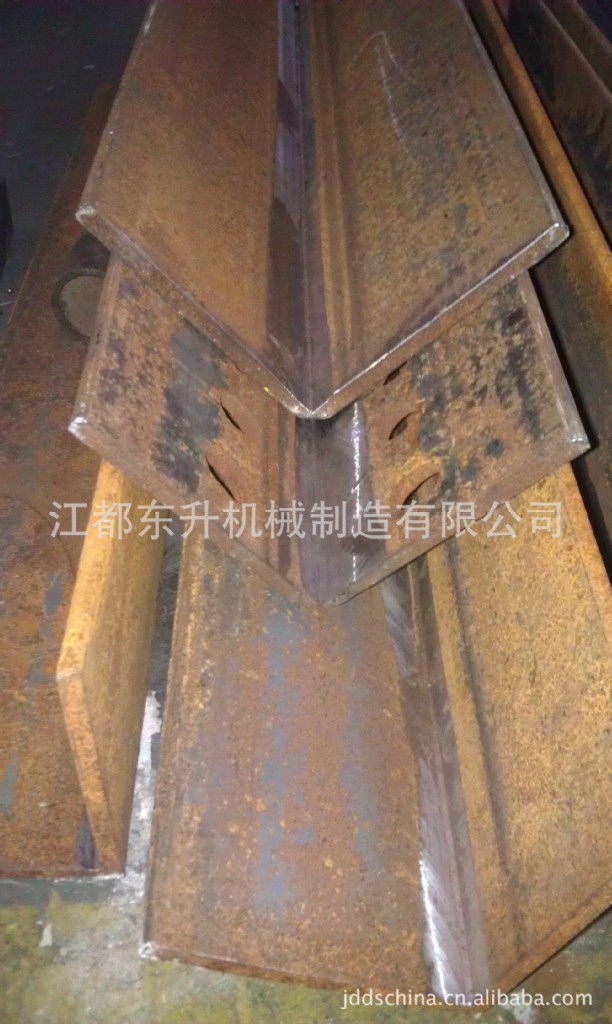

●去除角钢内圆弧变为直角的工艺为清根，又称铲心或去弧。
●本机清根好的角负钢尺寸符合《输电线路铁塔制造技术条件》GB2694-2011

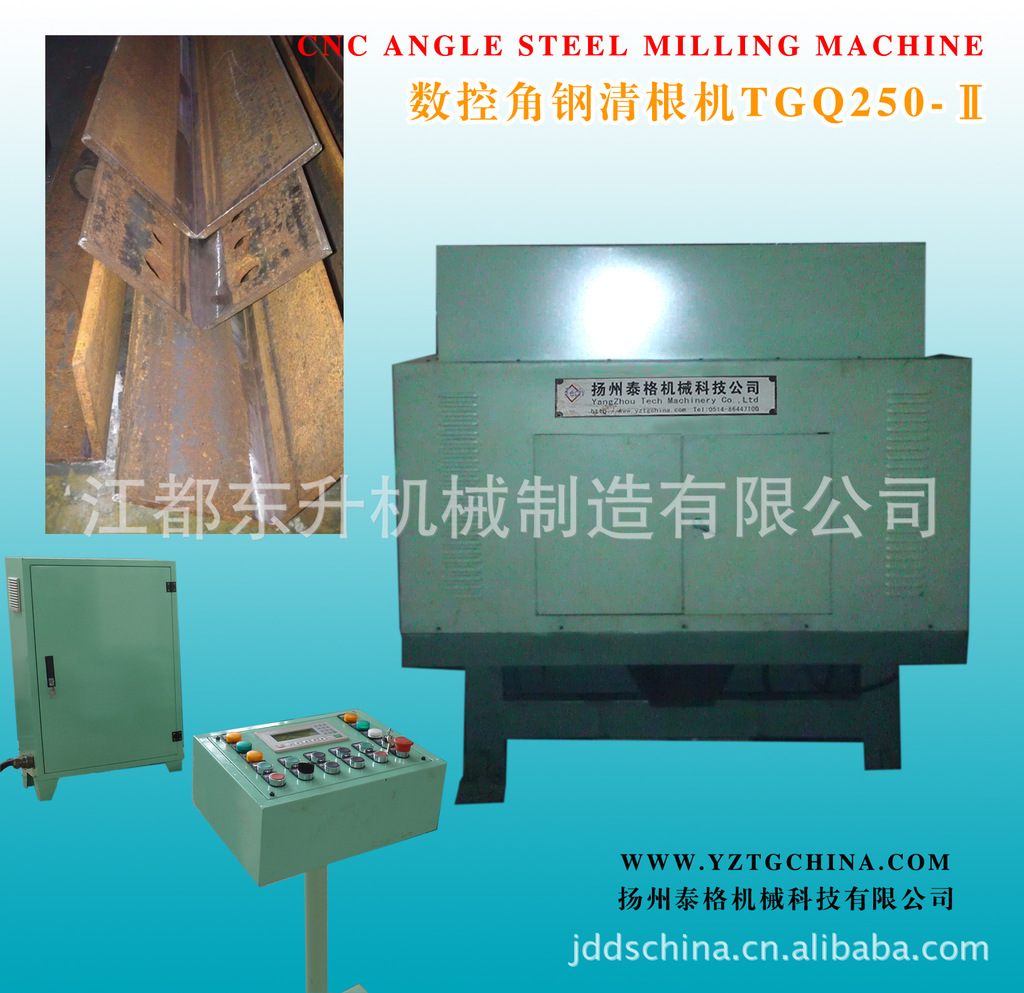

★TGQ200-Ⅱ系列数控角钢清根机主要用于角钢的清根加工工艺。
优点：
① 通过安装多只切削刀片的专用铣刀盘，清根速度快，效率高，工件加工表面粗糙度好。
② 设备操作简单，降低了对工人的操作要求。
③ 机械的自动化程度高，可以实现连续送料，有效的提高了工作效率；
④ 与传统的刨床加工工艺相比，该机克服了加工长度受限、夹装繁琐的难题，加工长度自由不受限制，工件无需夹紧装置使加工更加方便、快捷，降低了工人的劳动强度，大大提高了生产效率。
⑤ 设备操作方便，调节灵活，运行稳定。
⑥ 由二人操作，改为一人操，可大大节省人工成本。
⑦ 采用全新人机界面，可实现全智能化、人性化工作。
⑧ 采用光栅保护，确保操作者的人身不受伤害。
⑨ 采用全新变频技术，可大大降低能耗。
【技术参数】
1、设备总功率20KW
2、单主轴功率5KW
3、设备电源 380V,50Hz
4、气源0.6MPa～0.8MPa
5、切削速度150～470 rpm
6、切削刀盘直径135mm
7、进给速度230～590mm min（变频调速）
8、主轴转速400rpm（变频调速）
9、主轴轴数2
10、 送料电机个数27（改进型）
11、 压料气缸个数12
12、 加工角钢范围L63～L200
13、 角钢加工长度200mm～+∞
14、 采用人机界面操作方式，只需输入角钢型号和切削量，即可实现全自动连续工作。
15、 对运动节点采用智能多点润滑系统控制，使设备运行更平稳，可靠。
