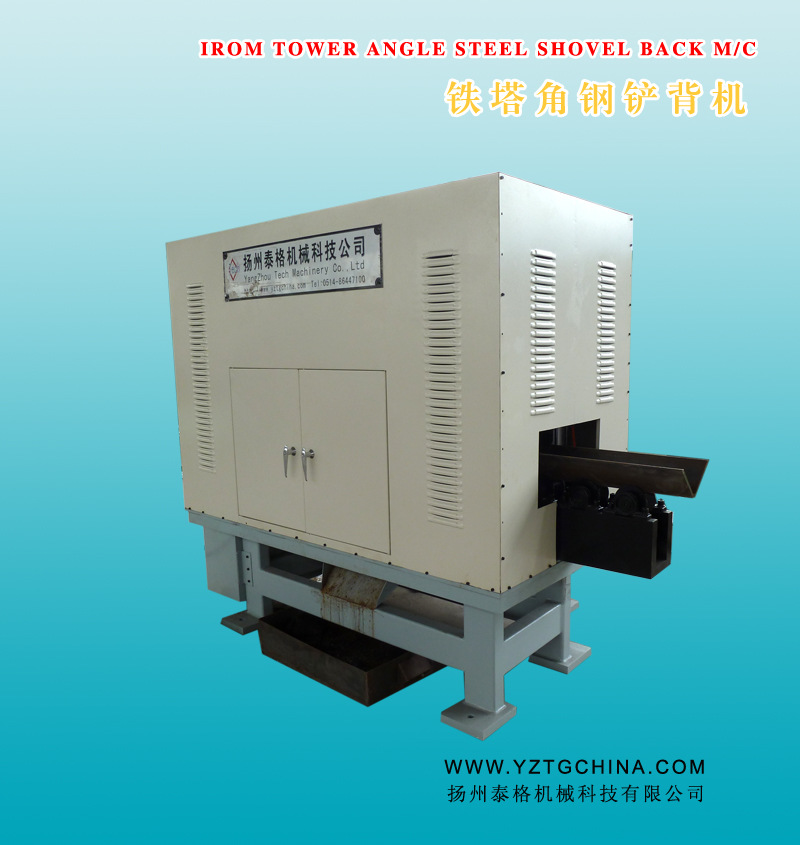

提示信息| 品牌： | 扬州泰机 | 型号： | YZTG |
| 规格： | 200型 | 产品别名： | 角钢铲背机 |
| 用途： | 铁塔角钢铲背作业 | 适用行业： | 输变电铁塔和通讯角钢塔 |
| 产品用途： | 角钢背部铲背专用 |
1、加工范围
角钢规格∠63×63×4—∠200×200×24
2、主要加工设备
★数控角钢清根机
●去除角钢内圆弧变为直角的工艺为清根，又称铲心或去弧。
●本机清根好的角负钢尺寸符合《输电线路铁塔制造技术条件》GB2694-2011
★TGQ200-Ⅱ系列数控角钢清根机主要用于角钢的清根加工工艺。
优点：
① 通过安装多只切削刀片的专用铣刀盘，清根速度快，效率高，工件加工表面粗糙度好。
② 设备操作简单，降低了对工人的操作要求。
③ 机械的自动化程度高，可以实现连续送料，有效的提高了工作效率；
④ 与传统的刨床加工工艺相比，该机克服了加工长度受限、夹装繁琐的难题，加工长度自由不受限制，工件无需夹紧装置使加工更加方便、快捷，降低了工人的劳动强度，大大提高了生产效率。
⑤ 设备操作方便，调节灵活，运行稳定。
⑥ 由二人操作，改为一人操，可大大节省人工成本。
⑦ 采用全新人机界面，可实现全智能化、人性化工作。
⑧ 采用光栅保护，确保操作者的人身不受伤害。
⑨ 采用全新变频技术，可大大降低能耗。
【技术参数】
1、设备总功率10KW
2、单主轴功率4KW
3、设备电源 380V,50Hz
4、气源0.6MPa～0.8MPa
5、切削速度150～400 rpm
6、切削刀盘直径100mm
7、进给速度230～500mm min（变频调速）
8、主轴转速400rpm（变频调速）
9、主轴轴数2
10、 送料电机个数2（改进型）
11、 压料气缸个数4
12、 加工角钢范围L63～L200
13、 角钢加工长度200mm～+∞
14、 采用人机界面操作方式，只需输入角钢型号和切削量，即可实现全自动连续工作。
15、 对运动节点采用智能多点润滑系统控制，使设备运行更平稳，可靠。
