提示信息| 是否提供加工定制： | 是 | 用途： | 汽车及卡车车轮的加工 |
| 电源电压： | 380（V） | 占地面积： | 1.2（平方米） |
| 品牌： | 东升 | 型号： | DSYG150/30 |
1.用途
本机主要用于平板轮辋的冷滚压成型，可以加工轻型汽车、客车、轿车以及农业机械和小型工程机械用的轮辋，若配以相应的辅助模具及工装，亦可用于无内胎车轮和金属桶体的冷滚压加工。
并可根据滚型件截面形状决定由一滚成型或二滚、三滚甚至多滚成型；本机与热滚型轮辋相比，轮辋的精度高，强度大；与非悬臂式滚型机相比，轮辋装卸方便，生产效率高，单件能耗底，操作维修及模具的装卸调整方便。
2.主要技术参数
1) 加工轮辋直径：12″~ 16″
2) 加工轮辋宽度：4″~ 8″
3) 加工轮辋板厚：2.5mm~ 4.5mm
4) 上轴直径： φ1950-0.02
5) 下轴直径： φ1950-0.02
6) 两轴中心距：6mm ~ 26mm
7) 滚压力： 16KN（16Mpa）
8) 生产效率： 约10～15秒一只
9) 主轴转速： 12转/分（下轴）
10) 电器控制方式：三菱PLC控制
11) 油泵机组：250SGY-Y225M- 4（45KW）
12）总功率： 3KW
13）外形尽寸：（L×W×H）2300×1660×3080
14）机器重量：16.5T
（三）设备的外形及结构特点

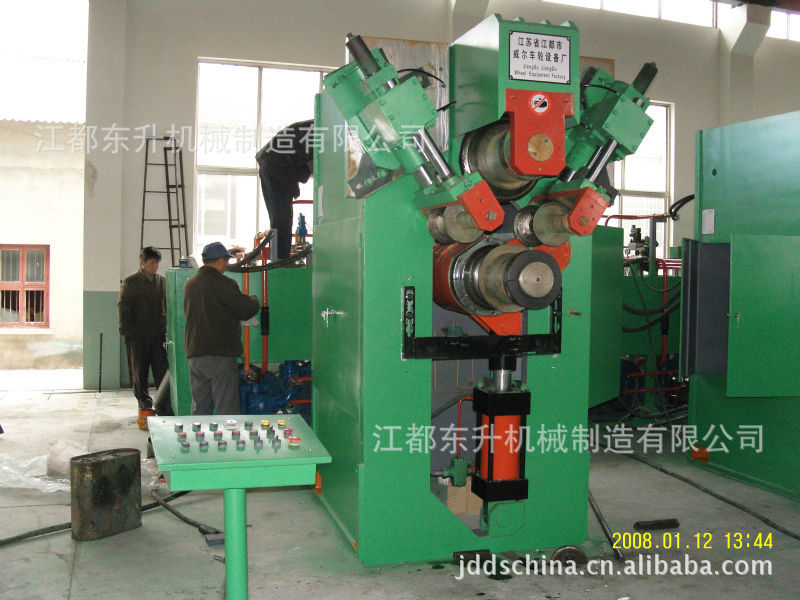

本机主要由上轴和摆轴（下轴）的悬臂端分别装以上、下滚型模,在双轴反向旋转中，摆轴渐渐上升，使工件在上下模接触后，施加一定的压力滚压成型。
一对导向轮在上轴的左右分布，用于对滚型工件在滚形中控制工件成形的稳定性；调整导轮机构的上下、左右和前后的位置，可防止工件在滚形过程中发生的轴向窜动和径向摆动。
组成结构：机身、送料架、上轴、下轴（摆轴）、铰轴、左右导向轮、摆轴（下轴）倾角调节机构、液压系统、气动系统、电气系统等十大部分组成。
