感谢您使用我公司T61W（RGB）R06控制器。在安装使用本产品之前，请仔细阅读本手册，确保完全正确了解本产品的功能和特征，也避免误操作带来不必要的损坏。

（1） 安装时尽量避免雷区、强磁场和高压等区域；

（2） 确保安装时接线正确，正、负极性、信号线、R、G、B输出线都必须按照电路图的接法；

（3） 请将控制器安装在通风良好的环境，以保证环境温度适宜；

（4） 输入电压为DC12V—24V，请正确选择输入电源；

（5） 禁止带电接线操作，检查确认接线正确后再通电；

（6） 如果发生问题，请勿私自维修，如有疑问，请与供应商联系。

  从购买产品时间起，1年时间内按操作说明正常使用出现质量问题，本公司免费提供维修或更换服务。

由于不遵循此说明书说明和下列条款而致使产品损害的，供应商不负责由此引起的任何问题和缺陷，即使在质保期内，由客户承担维修费用。

（1）误操作造成的损坏，如没按照操作说明的误操作。

（2）私自撤除、维修、修改电路、不正确连接以及私自撤换芯片造成的损坏。

（3）购买后由于运输、震荡、摔地造成的损坏。

（4）地震、火灾、洪灾、雷击自然灾害、浸水和不正常电压造成的损坏。

（5）由于疏忽或不恰当如储存在高温和潮湿环境，离有害化学物质附近等不恰当维护造成的损坏。

（6）产品已更新换代。

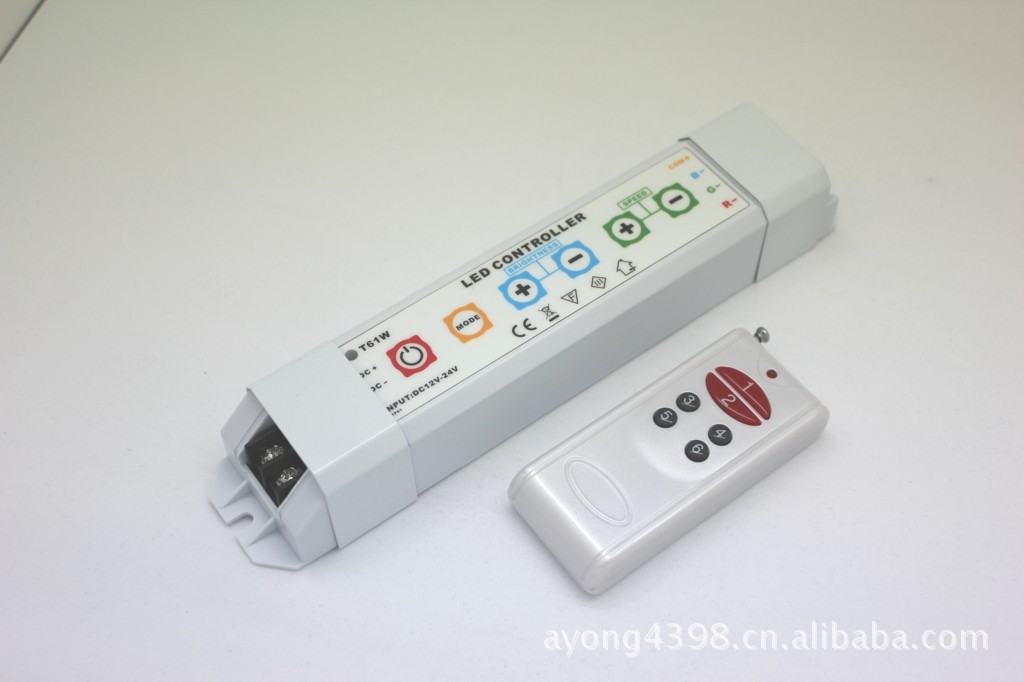

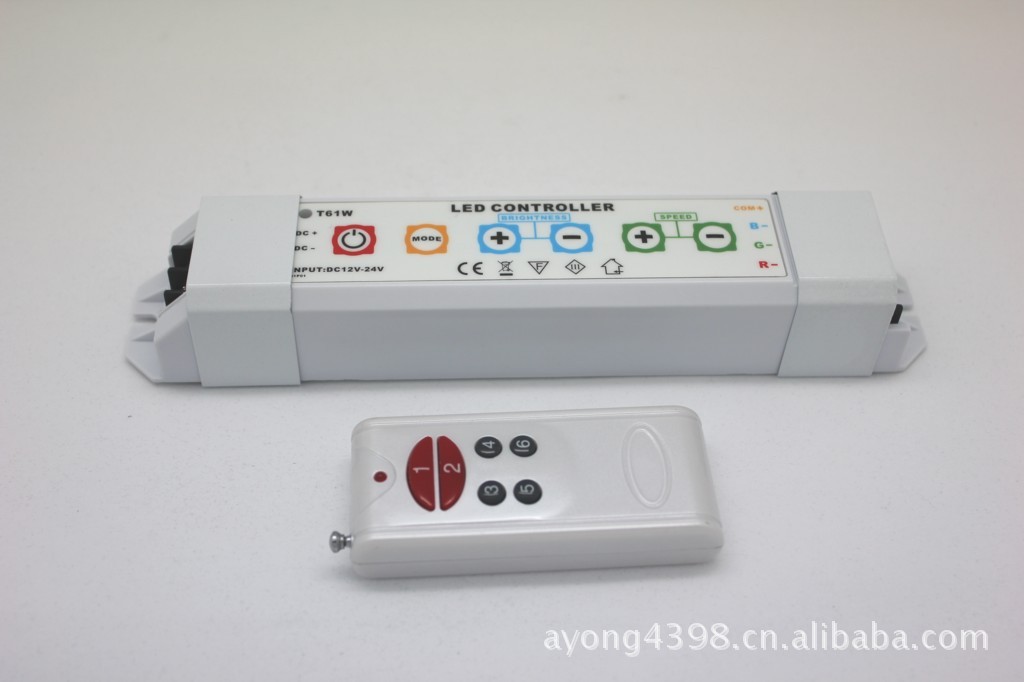

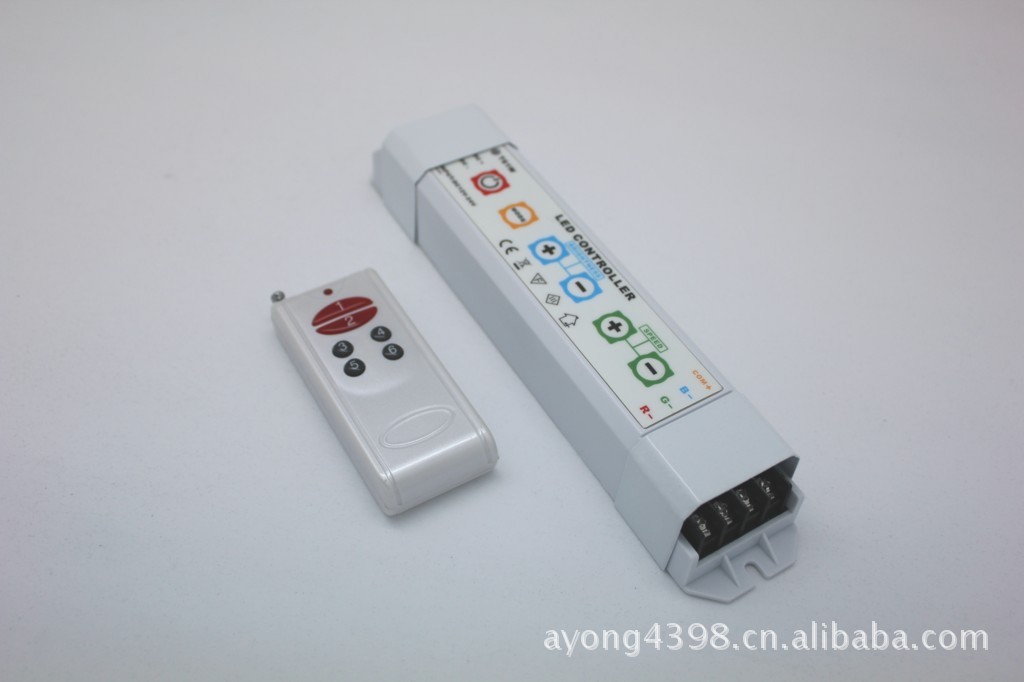

 欢迎使用T61W（RGB）R06控制器，本产品使用先进的微电子控制技术控制红、绿、蓝三路输出。每路可实现16级亮度控制和16级速度。

一 性能参数：

电源输入DC12V~DC24V

负载最大电流6A/路×3

负载最大功率220W(12V)  440W(24V)

输出灰度级16级

信号输出3路恒压PWM

产品尺寸L212×W41×H30mm

包装尺寸                        L215*W50*H50mm

毛重                            197g

二基本功能

（1） 符合ROHS标准协议；

（2） 16级灰度，全彩驱动控制；

（3） 3路输出通道，最大6安培驱动输出；

（4） 每路可负载最大6A电流，3路共18A；

（5） 具有多种自变效果，可调节速度、亮度等；

（6） 模式分为7色静态，四种动态，模式1—7分为16级亮度调节，模式8—11分为16级速度调节；

（7） 无线遥控功能；

（8） 具有灯具颜色选择机制，可控制具有1-3种基本颜色的灯具；

（9） 模块化，可与LED灯具灵活组合；

（10） 可依客户需求定制。

模式共分为11种：
