GC-M6000AV矩阵切换系统
本款音视频矩阵系列产品,采用先进的微处理技术,可实现安防自动化、 即使一名操作人员也可以控制整个256路视频输入64路视频输出的CCTV系统,支持网络键盘和网络多媒体软件控制。
主要特性
◆全交叉点矩阵切换器,单机容量256路视频输入,64路视频输出,输入可扩充到9999路,输出可扩充到512路
◆采用前面插卡式高密度模块组合结构,方便维护组合扩容,9U标准铝合金机箱
◆视频监视、音频监听、广播对讲、报警控制,组成一体的综合监控主机
◆采用创新的字符叠加输入技术,摄像机名称可显示任何国家文字(中文,英文,阿拉伯语等)
◆具有开机自动回复掉电前工作状态和视频内同步功能
◆超级网络功能:采用选配内置IP控制模块和视频服务器设计,特别适合高速公路、城市道路监控、机场、智能小区、大型场区等网点分散地区的监控要求
◆自带OSD中/英文菜单,可对矩阵的各项功能进行预设置
◆可设置键盘对监视器、摄像机权限;系统可分区设置
◆可外接64个分控键盘及可支持三级以上的多种组网功能
◆可预置任一防区警戒方式:定时、手动、常布/撤防及查询报警记录
部件特性
◆中央处理器模块MAIM
操作软件控制整个矩阵系统,包括1个键盘数据端口,1个PTZ控制接口,1个RS-232数据端口,1个报警输入接口,1个网络接口
◆视频输入模块VIM
每块视频输入模块提供16路视频输入
◆视频输出模块VOM
每块视频输出模块提供16路视频输出
◆音频监听输入模块AIM
每块音频监听输入模块提供16路音频输入
◆音频监听输出模块AOM
每块音频监听输出模块提供16路音频输出
◆音频广播输入模块AIM
每块音频监听广播模块提供16路音频输入
◆音频广播输出模块AOM
每块音频广播输出模块提供16路音频输出

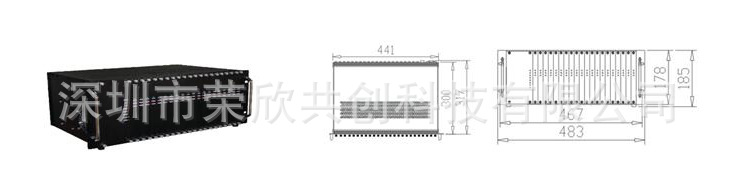

标准工业2U机箱
标准工业4U机箱
标准工业9U机箱

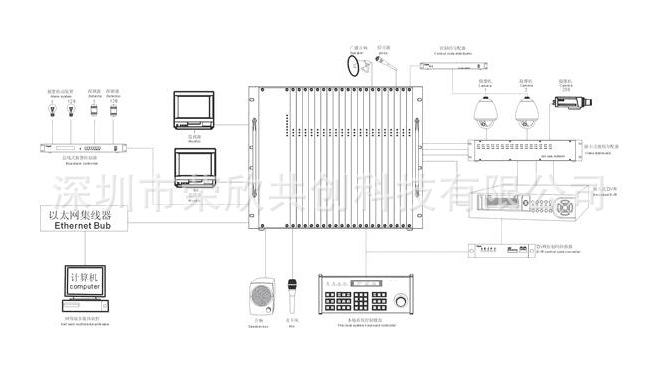

系统连接图
技术指标
设备特性 | ||
视频输入信号 | 1Vp-p(75Ω) | |
视频输出信号 | 1Vp-p(75Ω) | |
视频信噪比 | >70.5dB | |
视频输入间隔离度 | >55dB | |
视频输出间隔离度 | >50dB | |
视频通道带宽 | 12MHz | |
切换速度 | PAL:≤20ms、NTSC:≤16.7ms | |
数据保存 | 内置存储器,可保存5年 | |
文字叠加特性 | 白底黑边框,无跳动现象 | |
屏幕显示 | 日期时间、摄像机标题、报警信息等 | |
电源 | AC220V/80W 50Hz |
应用场景
可广泛应用于需要大范围高速监控的场所,如:河流、森林、公路、铁路、机场、港口、哨所、公园、景区、街道、车站、大型场馆、小区外围等场所。
订购信息
GC-M6XX-X-XX-X | ||||
GC-M6 | XXX | X | XX | X |
输入路数 | 视频:V,音频:A | 输出路数 | 2U:M,4U:L,9U:P | |
例如:如果客户需要购买一台128路视频输入,32路视频输出的矩阵,则型号为:GC-M6128V32L |
