产品介绍

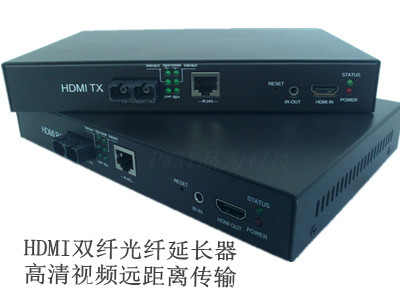

DT100F是针对HDMI高清音视频通过光纤传输的完美解决方案，整套设备包含一个DT100FT发送端和DT100FR接收端。本产品采用千兆的光纤进行传输高清视频，使得图像更加清晰，传输更加稳定。并在光纤传输高清的音视频，还能传输千兆的以太网数据，便于在数据整合传输，同时内置了红外远程回控功能。
第一章外观说明
1.1前面板
HDMI TX | HDMI RX | |
HDMI PORT | 视频源输入 | 视频输出 |
IR PORT | 红外输出 | 红外输入 |
RJ45 | 网络数据传输 | |
Fiber Port SC | 光纤数据传输 | |
RESET KEY | 上电后长按5秒恢复默认设置 | |
1.2后面板
一个100~220V交流品字型插座，用户在安装使用时，请插入100~220V交流电源。
注意：为了您的安全使用，请你使用原厂配置电源软线，并正确的接入插线板的安全地。
1.3指示灯说明
指示灯 | 状态 | |
Power | 点亮 | 表示设备电源正常状态 |
Status | 点亮 | 视频设备启动正常 |
闪烁 | 视频设备连接成功 | |
Link act | 点亮 | 指示双绞线或者光口建立连接 |
闪烁 | 指示端口有数据包传送 | |
1000M | 点亮 | 指示端口工作在 1000M 状态 |
熄灭 | 在 10M 或者 100M 状态 | |
Dpx | 点亮 | 指示端口工作在全双工状态 |
熄灭 | 在半双工状态 | |
第二章性能规格
> 支持HDMI 1.3/HDCP1.1 & 1.2
> 同时支持光纤传输与以太网传输。
> 支持点对点、点对多点以及级联的传输方式
> 标准与国际802.3z千兆以太网标准。
> 支持的交错和渐进的显示模式。
> 支持红外扩展，你可以用红外遥控器在接收站点控制机顶盒或蓝光在发射机。
> 纯硬件的设计，即插即用，无需安装额外的软件。
视频参数 | |
视频分辨率支持 | 640X480 @ 60fps 800X600 @ 60fps |
1024X600 @ 60fps 1024X768 @ 60fps | |
1152X864 @ 60fps 1280X600 @ 60fps | |
1280X720@ 60fps 1280X768@ 60fps | |
1280X800@ 60fps 1280X960@ 60fps | |
1280X1024@ 60fps 1440X1050@ 60fps | |
1440x900 @ 60fps 1600x900 @ 60fps | |
1660x1200 @ 60fps 1680x1050 @ 60fps | |
1920x1080 @ 60fps 1920 x1200 @ 60fps | |
声音 | 采样率：32kHz, 44.1kHz and 48kHz |
红外支持 | 38KHz; NEC码 |
HDMI版本 | HDMI 1.3 |
HDCP版本 | HDCP 1.2 |
其他参数 | |
电源输入 | 交流输入: 100V - 240V (50 - 60Hz) |
最大功耗 | DT100FT: 5W |
DT100FR: 5W | |
尺寸 (长-宽-高) | 210×140×30 mm |
实物净重 | 785G×2pcs |
工作温度/湿度 | 0℃ - 70℃ / 10% - 80%RH(不凝固) |
存储温度/湿度 | -10℃ - 80℃/ 5% -90% RH(不凝固) |
光纤参数：
型 号 | 传输距离 | 光纤模式 | 光纤数 | 接口 | 发射波长 | 发射功率 | 接收灵敏度 | 允许损耗 |
DT100F-S3 | 3KM | 单模 | 单纤 | SC | 1310nm | -9~-3dBm | -26dBm | -17dBm |
1510nm | -9~-3dBm | -26dBm | -17dBm | |||||
DT100F-S20 | 20KM | 单模 | 单纤 | SC | 1310nm | -9~-3dBm | -26dBm | -17dBm |
1510nm | -9~-3dBm | -26dBm | -17dBm | |||||
DT100F-S40 | 40KM | 单模 | 单纤 | SC | 1310nm | -9~-3dBm | -26dBm | -17dBm |
1510nm | -3~+2dBm | -26dBm | -23dBm | |||||
DT100F-S80 | 80KM | 单模 | 单纤 | SC | 1490nm | -3~+2dBm | -26dBm | -23dBm |
1510nm | >0dBm | -26dBm | -26dBm |
第三章安装
请按以下步骤安装光纤传输器：
1．采用HDMI线将HDMI信号源连接到DT100FT、DT100FR输出到显示设备。
2．将一对光纤跳线的SC接头分别连接到视频传输设备的SC口。注意同一根光纤的两端必须分别接入光纤收发设备接口的TX和RX口，另一端要交叉连接，否则光纤连不通。
3．如需要在传输视频时同时传输网络数据，将网线从网络设备连接到视频传输设备的RJ45接口，直通线或交叉线均可。1000Base-T标准要求用到4对双绞线，即8芯全部用上，而且要求使用超5类或6类双绞线，RJ45接头也必须用质量较好的，对制作连接RJ45接头的工艺要求也较高，必须按规范操作。
4．如需要红外回控功能，将红外接收头连接HDMI TX,红外发射头接入HDMI RX.并将发射头对准其需要控制设备的红外接收口。
5．将AC线插入AC插座接通电源。
6．此时视频传输设备的POWER灯亮，其它指示灯先按自检顺序依次闪亮进行自检。当状态灯亮点亮并闪烁，设备启动正常。
第四章应用示意图
在传输图像时还能够传输千兆的网络数据
